使用數據隊列

數據隊列用于將數據包從 RF 內核傳輸?shù)街?CPU，反之亦然。它們被實現為隊列條目的鏈表。本文檔描述了可用的隊列條目類型，并提供了用于創建隊列并與之交互的代碼片段。

隊列條目類型

RF 內核支持 4 種不同類型的隊列條目：

只有部分條目可用于傳輸數據。所有其他類型都專門與 RX 命令一起使用。

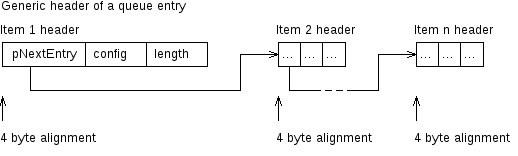

所有隊列條目都以一個公共頭部分開始，包含一個指向下一個條目的指針、一個配置字段和條目的長度(以字節為單位)。

每個隊列條目與 4 字節邊界對齊非常重要。否則 RF 核心將無法訪問隊列條目。

單包條目 rfc_dataEntryGeneral_t

單個數據包條目每個條目包含一個數據包，并將數據直接存儲在標頭后面，以便可以將整個隊列分配在線性存儲部分中。它們是最簡單的條目類型，足以滿足許多應用程序的需求。數據部分可能包含由 配置的數據包長度、 config.lenSz有效載荷和可選的附加元數據，如 RX 時間戳或 CRC。

當可以另外確定分組大小時，可以省略數據段開頭的長度指示符。對于可變長度的數據包，這是必要的。

指針條目 rfc_dataEntryPointer_t

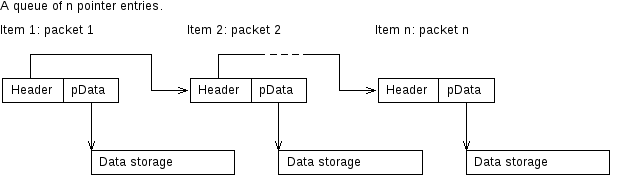

指針條目類似于單個數據包條目，但不包含標頭之后的數據。相反，它持有一個指向包含數據的另一個內存位置的指針。當您想執行以下操作時，此隊列類型很有用：

將數據存儲與隊列條目分開

在不同隊列之間共享相同的緩沖區，而無需重新創建隊列結構

將緩沖區移動到另一個隊列(例如自定義隊列實現)而不復制內容

部分條目 rfc_dataEntryPartial

專有 PHY 支持一種入口類型，在通過空中接收整個數據包之前可以訪問數據。它可用于以下目的：

在接收整個數據包之前必須讀取數據時。例如，當數據包包含與支持的數據包格式不兼容的長度字段時 。

當在數據包的開頭不知道數據包的長度時。

當數據包的長度對于單個數據包條目太長或使用無限數據包長度時。

部分條目可能包含多個數據包。在這種情況下，數據部分中的每個數據包都以大小為lenSz的長度字段開始，該字段可用于計算同一條目中下一個數據包的開始。該字段nextIndex包含條目中寫入的總字節數。

創建隊列

為了創建數據隊列，需要執行以下步驟：

1.為所有隊列條目分配足夠的內存。

2.初始化每個隊列條目頭。

3.創建隊列對象

該類型的對象dataQueue_t在頭文件中定義<ti/devices/${DEVICE_FAMILY}/driverlib/rf_mailbox.h>;

// The queue structure
typedef struct {
   uint8_t *pCurrEntry;   // Points to the first entry, NULL for an empty queue
   uint8_t *pLastEntry;   // Pointer to the last entry, NULL for a circular queue
} dataQueue_t;

它持有一個指向第一個和最后一個條目的指針，并且可以具有固定或無限大小。在前一種情況下pLastEntry指向最后一個條目。在循環隊列中，pLastEntry是一個空指針。

下面的例子解釋了如何創建一個包含 4 個單包條目的循環隊列，最多可以存儲 32 個字節。

1.第一步，我們需要為所有隊列條目分配足夠的內存：

#include <ti/devices/${DEVICE_FAMILY}/driverlib/rfc_data_entry.h>
#include <ti/devices/${DEVICE_FAMILY}/driverlib/rfc_mailbox.h>
#define BUFFER_ENTRIES      4
// Must be word-aligned
#define DATA_SECTION_SIZE   32
// -1: Do not count the dummy data byte in the entry
#define ENTRY_HEADER_SIZE   (sizeof(rfc_dataEntryGeneral_t) - 1)
#define BUFFER_SIZE_BYTES   (BUFFER_ENTRIES * (ENTRY_HEADER_SIZE + DATA_SECTION_SIZE))
// Align the buffer to word boundaries. Example for GCC.
uint8_t buffer[BUFFER_SIZE_BYTES] __attribute__ ((aligned (4)));

所有隊列條目都需要字對齊。當預期的負載大小不是 4 的倍數時，選擇下一個更大的字對齊值作為 DATA_SECTION_SIZE。

2.準備條目標題并關閉環：

rfc_dataEntryGeneral_t item = (rfc_dataEntryGeneral_t*)&buffer[0];
for (uint8_t i = 0; i < BUFFER_ENTRIES; i++)
{
    item->config.type = DATA_ENTRY_TYPE_GEN;
    item->length = DATA_SECTION_SIZE; // Note: When creating partial items, add 4
                                     // bytes for the additional header fields.
    item->status = DATA_ENTRY_PENDING;
    item->pNextEntry = ((uint8_t*)item) + ENTRY_HEADER_SIZE + DATA_SECTION_SIZE;
    if (i == (elements - 1))
    {
        // Close the circle for the last item
        item->pNextEntry = buffer;
    }
    item = (rfc_dataEntryGeneral_t*)item->pNextEntry;
}

3.創建一個循環隊列對象：

dataQueue_t queue = {
    .pCurrEntry = &buffer[0];
    .pLastEntry = NULL;
};

從隊列中讀取數據

每當 RF 內核完成一個數據包時，它就會引發中斷IRQ_RX_ENTRY_DONE，該中斷 映射到 RF 驅動程序中的事件RF_EventRxEntryDone。在處理中斷和執行回調時，數據包數據從入口讀取，status必須重新設置該字段 DATA_ENTRY_PENDING，RF 內核才能重新使用它。

將當前條目保存在變量中：

// 初始化為第一個條目
rfc_dataEntryGeneral_t *  rxEntry  =  ( rfc_dataEntryGeneral_t * ) queue . pCurrEntry ;

從 RX 隊列中的單個數據包條目中讀取數據包。這可以在 RF 驅動程序回調中或在 RX 任務中完成：

// 要讀取的當前條目。
rfc_dataEntryGeneral_t *  rxEntry ;
// 數據包以 1 字節長度信息開始 (lenSz = 1)
uint8_t  packetLength       =  * ( uint8_t * )( & rxEntry -> data );
// 有效載荷如下。
uint8_t *  packetDataPointer  =  ( uint8_t * )( & rxEntry -> data  +  sizeof ( packetLength ));
// 正確：使用 memcpy 從緩沖區讀取負載。
uint32_t  myValue;
memcpy ( & myValue ,  packetDataPointer ,  sizeof ( myValue ));
// 危險：取消引用數據包有效載荷中可能未對齊的指針：
// myValue = *((uint32_t*)packetDataPointer);

設置rxEntry為下一次迭代的下一個隊列項：

// 將條目標記為正在讀取
(( volatile  rfc_dataEntryGeneral_t * ) rxEntry ) -> status  =  DATA_ENTRY_PENDING ;
// 獲取下一個條目
rfc_dataEntryGeneral_t *  rxEntry  =   (( rfc_dataEntryGeneral_t * ) rxEntry -> pNextEntry );
